APLIKASI RANGKAIAN LAMPU OTOMATIS (DENGAN SENSOR PIR)

1.Tujuan  [kembali]

1.  Mengetahui komponen rangkaian lampu otomatis dengan sensor PIR
2. Mensimulasi rangkain menggunakan software proteus
3. Dapat inspirasi dari gambar lampu di chapter 7.1

2.Alat dan Bahan  [kembali]

a. PIR Sensor

        Sensor PIR adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR ini bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar

        Spesifikasi:

• Vin : DC 5V 9V.
• Radius : 180 derajat.
• Jarak deteksi : 5 7 meter.
• Output : Digital TTL.
• Memiliki setting sensitivitas.
• Memiliki setting time delay.
• Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.
• Berat : 10 gr.



b. Relay

        Relay adalah salah satu komponen elektronika yang berfungsi untuk menyambung dan memutuskan arus listrik dalam sebuah rangkaian. Karena fungsi relay tersebut, itulah mengapa komponen yang satu ini juga disebut sebagai saklar

        Spesifikasi Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A. Jika spesifikasi relay sudah didapat kita bisa menggunakan contoh umum rangkaian switching relay dibawah ini. Rangkaian switching ini dibantu transistor sebagai pemicu



c. Reristor

        Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm

        Spesifikasi dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu.



d. Transistor

        Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.



e. LED

         Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda.

        Spesifikasi Lampu LED

Klasifikasi tegangan LED menurut warna yang dihasilkan:

• Infra merah : 1,6 V.
• Merah : 1,8 V – 2,1 V.
• Oranye : 2,2 V.
• Kuning : 2,4 V.
• Hijau : 2,6 V.
• Biru : 3,0 V – 3,5 V.
• Putih : 3,0 – 3,6 V.
• Ultraviolet : 3,5 V.

3.Dasar Teori  [kembali]

A. PIR Sensor

        Sensor PIR (Passive Infrared Receiver) adalah sebuah sensor yang biasa digunakan untuk mendeteksi keberadaan manusia. Sensor PIR adalah sebuah sensor yang menangkap pancaran sinyal inframerah yang dikeluarkan oleh tubuh manusia maupun hewan. Sensor PIR dapat merespon perubahan- perubahan pancaran sinyal inframerah yang dipancarkan oleh tubuh manusia.

Simbol PIE Sensor :

B.  Relay

        Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.

Simbol Relay :

Cara kerja relay adalah sebagai berikut :

1. Saat Coil mendapatkan energi listrik (energized) akan menimbulkan gaya elektromanetik
2. Gaya magnet yang ditimbulkan akan menarik plat/lengan kontak (armature) berpegas (bersifat berlawanan), sehingga menghubungkan 2 titik contact

C. Resistor

        Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

${\displaystyle {\begin{aligned}V&=IR\\I&={\frac {V}{R}}\end{aligned}}}$

Symbol Resistor:



Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

D. Transistor

        Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

        Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.

Symbol Transistor :

Fungsi-fungsi Transistor diantaranya adalah :

• sebagai Penyearah,
• sebagai Penguat tegangan dan daya,
• sebagai Stabilisasi tegangan,
• sebagai Mixer,
• sebagai Osilator
• sebagai Switch (Pemutus dan Penyambung Sirkuit)

Cara Mengukur Transistor PNP dengan Multimeter Analog

1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x10k
2. Hubungkan Probe Merah pada Terminal Basis (B) dan Probe Hitam pada Terminal Emitor (E), Jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik
3. Pindahkan Probe Hitam pada Terminal Kolektor (C), jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik.

Cara Mengukur Transistor NPN dengan Multimeter Analog

1. Atur Posisi Saklar pada Posisi OHM (Ω) x1k atau x10k
2. Hubungkan Probe Hitam pada Terminal Basis (B) dan Probe Merah pada Terminal Emitor (E), Jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik
3. Pindahkan Probe Merah pada Terminal Kolektor (C), jika jarum bergerak ke kanan menunjukan nilai tertentu, berarti Transistor tersebut dalam kondisi baik.

F. LED

        LED adalah sejenis dioda semikonduktor istimewa. Seperti sebuah dioda normal, LED terdiri dari sebuah chip bahan semikonduktor yang diisi penuh, atau di-dop, dengan ketidakmurnian untuk menciptakan sebuah struktur yang disebut p-n junction. Pembawa-muatan – elektron dan lubang mengalir ke junction dari elektroda dengan voltase berbeda. Ketika elektron bertemu dengan lubang, dia jatuh ke tingkat energi yang lebih rendah, dan melepas energi dalam bentuk photon.

Symbol LED :

G. Ground

        Grounding listrik adalah suatu sistem instalasi listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah sehingga istilah sehari hari yang sering digunakan yaitu pentanahan atau arde

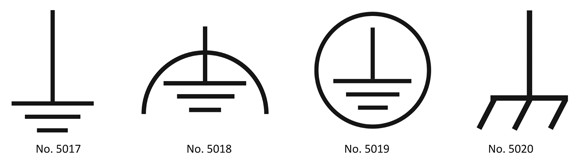

Symbol Ground :

4.Percobaan [kembali]

        A. Prosedur Percobaan :

 1. Siapkan seluruh alat dan bahan atau komponen yang perlu dipakai di library proteus                                                     2. Pertama letakan PIR sensor dimana yang dinginkan

 3. Lalu tempelkan Ground dan sambungkan dengan PIR sensor

 4. Pasangkan Logicstate dan power dengan menyambungkan ke dalam PIR sensor

 5. Lalu ambil RES  sambungkan lagi ke PIR sensor dan sambungkan juga MINRES330R ke rangkaian

 6. Setelah itu, kita masukan Relay dan NPN ke dalam rangkaian dengan menyambungkannya ke PIR sensor

 7. Dan masukkan LED-Birg dengan pasangkan ground dan sambungkan ke rangkaian

 8. Lalu ubah RL 1 menjadi relay dan ubah menjadi 5V

 9. Setelah itu kita cobakan untuk menjalankan rangkaiannya, apabila PIR sensornya hidup, maka lampunya juga akan hidup.

        B. Rangkaian Simulasi :

             1. Foto :





              2. Prinsip Kerja :



    Sensor PIR ini bekerja dengan menangkap energi panas yang dihasilkan dari pancaran sinar inframerah pasif yang dimiliki setiap benda dengan suhu benda di atas nol mutlak. Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 320 C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik.

    Pancaran sinar inframerah pasif ini membawa energi panas yang kemudian dikonversi menjadi arus listrik. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell. Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian sinyal ini akan dikuatkan oleh penguat dan dibandingkan oleh komparator dengan tegangan referensi tertentu.

    Jadi, ketika seseorang berjalan melewati sensor, sensor akan menangkap pancaran sinar inframerah pasif yang dipancarkan oleh tubuh manusia yang memiliki suhu yang berbeda dari lingkungan sehingga menyebabkan material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh sinar inframerah pasif tersebut. Kemudian sebuah sirkuit amplifier yang ada menguatkan arus tersebut yang kemudian dibandingkan oleh comparator sehingga menghasilkan output
