Latihan 10. Buatlah 2 soal (per aplikasi UAS) pilihan ganda dari tugas aplikasi UAS kelompok lain (kelompok 1 s/d kelompok 10).

KELOMPOK 1

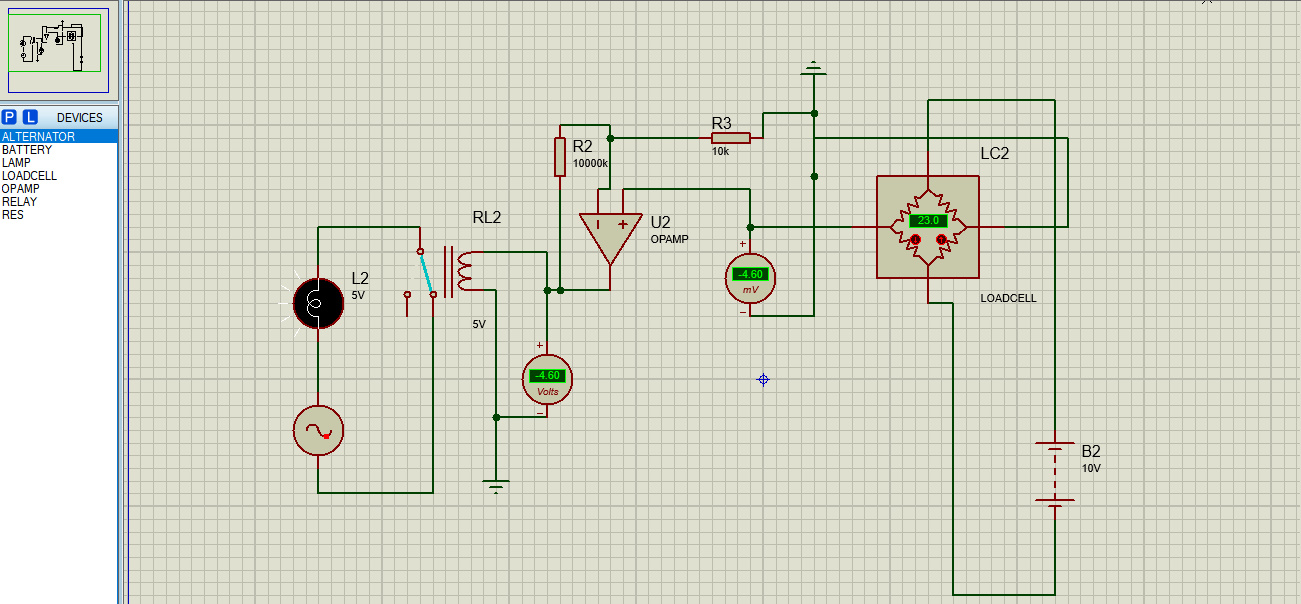

1. Pada gambar diatas dapat kita lihat ada beberapa  kesalahan, yaitu pada....

A. Ground

B. Relay

C. Lamp

D. Sensor

E. Op-Amp

Jawaban : A

Karena pada suatu rangkaian ground harus menghadap ke pusat bumi/kebawah karena ground befungsi untuk membuang arus berlebih ke bawah atau ke pusat bumi

2. Pada gambar diatas komponen yang berfungsi untuk penghubung aliran arus menuju ke Lamp adalaha...

A. Op-Amp

B. Sensor

C. Relay

D. Transistor

E. Resistor

Jawaban : C

Karena relay berfungsi menyalurkan arus menuju ke lamp, disini lamp akan menyala apabila relaynya aktif.

KELOMPOK 2

1. Sebagai pndeteksi api, ini merupakan fungsi dari sensor...

A. Sensor Heart

B. Sensor PIR

C. Sensor kelembapan

D. Sensor Flame

E. Sensor rain

Jawaban : D

2. Apa fungsi dari dioda..

A. Sebagai penguat arus

B. Sebagai pembalik arus

C. Sebagai penyearah arus

D. Sebagai Penghambat arus

E. Sebagai pembuang arus

Jawaban : C

KELOMPOK 3

1. Pada rangkaian diatas apa fungsi dari Op-Amp

A. Memperkecil arus yang masuk

B. Sebagai penguat sinyal

C. Mengaktifkan sensor

D. Sebagai output

E. Sebagai Input

Jawaban : B

Karena fungsi dari op-amp adalah sebagai penguat sinyal.

2. Di rangkaian diatas dapat kita lihat ada kesalahan, yaitu..

A. Ground nya menghadap keatas

B. Resistornya terlalu besar

C. Pada LED, kurangnya resistor

D. Tidak aktifnya Motor

E. Tidak bertukarnya arah relay

Jawaban : C

Karena pada LED tidak dapat menampung arus yang sangat besar, dengan adanya resistor maka arus yang masuk ke LED akan kecil.

KELOMPOK 4

1. Pada rangkaian diatas dapat kita lihat ada beberapa kekurangan komponen, yaitu..

A. Resistor dan Transistor

B. Ground dan Power

C. Outputnya

D. Inputnya

E. DC Voltmeter

Jawaban : A

Karena pada rangkaian diatas membutuhkan adanya resistor dan transistor

2. Yang berguna sebagai penguat sinyal pada rangkaian diatas adalah...

A. Resistor

B. Power

C. Ground

D. Op-Amp

E. DC Voltmeter

Jawaban : D

Karena op-amp berfungsi sbagai penguat sinyal.

KELOMPOK 5

1. Berapa minimal tegangan agar dapat mengaktifkan Relay..

A. 0,6

B. 0,5

C. 0,7

D. 0,2

E. 0,3

Jawaban : C

Karena untuk mengaktifkan relay yang bertegangan 12V, minimal tegangan yang harus masuk adalah 0,7. Agar relay bisa aktif dan arus mengalir ke outputnya.

2. Apa guna resistor diletakkan seri dengan LED??

A. Sebagai penghambat arus menuju ke LED, Karena LED tidak dapat menerima arus besar

B. Sebagai arus agar LED nya menyala

C. Sebagai alat untuk mengaktifkan Relay

D. Agar arus dari batteray menyala

E. Untuk memperbesar arus

Jawaban : A

Karena guna dari resistor diserikan dengan LED adalah , agar arus yang masuk ke LED tidak besar, yang dapat menyebabkan LED pecah atau meledak, maka dari itu ditambahkan Resistor.

KELOMPOK 6

1. Pada rangkaian diatas, ia menggunakan power suplai apa....

A. Op-Amp

B. Resistor

C. Transistor

D. Batteray

E. Sensor

Jawaban : D

Karena pada rangkaian diatas ia menggunakan batteray untuk memberi arus.

2. Apa guna dari DC Voltmeter pada rangkaian diatas...

A. Untuk mengukur besar tegangan

B. Untuk penguat arus

C. Sebagai output rangkaian

D. Mengukur besar arus

E. Memperbesar arus

Jawaban : A

KELOMPOK 7

1. Apa komponen output pada rangkaian diatas ?

A. Motor

B. Buzzer

C. Motor dan buzzer

D. Relay

E. Batrai

Jawaban : C

Karna pada rangakain diatas yang bertindak sebagai outpunya adalah motor dan buuzzer

2. Berdasarkan gambar tersebut, jika kita ingin menambahkan voltmeter. Dimana sebaiknya kita letakkan voltmeter tersebut?

1. Diantara opamp dengan resistor

2. Diantara resistor dengan transistor

3. Diantara baterai dengan motor

4. Diantara motor dengan buzzer

Pilihan yang tepat adalah...

A. 1 dan 2

B. 1 dan 3

C. 2 dan 3

D. 2 dan 4

E. 1 dan 4

Jawaban : A

Untuk posisi voltmeter, sebaiknya diletakkan diantara opamp dengan resistor dan antara resitor dengan transistor. Hal itu berfungsi untuk mengukur tegangan yang mengalir pada rangkaian.

KELOMPOK 8

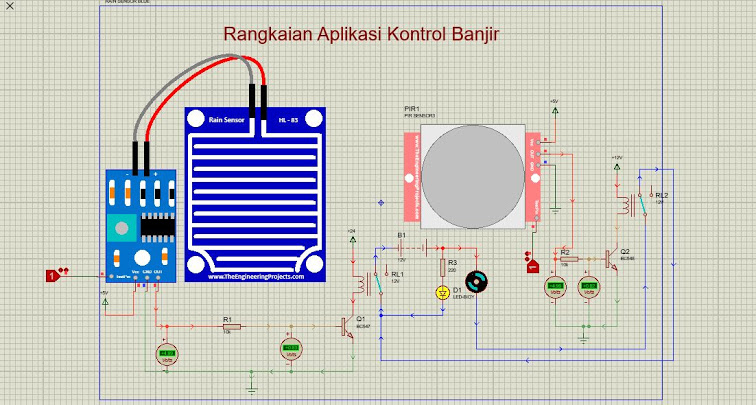

1. Pada rangkaian diaatas, dapat kita lihat dia menggunakan sensor...

A. Sensor PIR dan Magnet

B. Sensor Touch dan Heart

C. Sensor PIR dan Rain

D. Sensor Rain dan mq2

E. Sensor IR dan PIR

Jawaban : C

2. Pada rangkaian diatas menggunakan output...

A. LED dan Buzzer

B. LAMP

C. Buzzer dan LED

D. Speaker

E. Motor

Jawaban : C

KELOMPOK 9

1. Apa output yang digunakan pada rangkaian diatas?

a. lamp dan relay

b.motor dan  resistor

c. voltmeter dan motor

d.motor dan relay

e. motor dan lamp



Jawabnya e

karena pada rangkaian diatas output yang dipakai adalah motor dan lamp

2. Berdasarkan gambar tersebut, digunakan sensor vibration dan sensor pir. Fungsi dari sensor vibration pada rangkaian tersebut adalah ?

A. Untuk mendeteksi adanya getaran berupa gempa

B. Untuk mendeteksi adanya api

C. Untuk mendeteksi adanya hujan

D. Untuk mendeteksi adanya suatu gerakan

E. Untuk menteksi adanya suatu gas

Jawaban : A

KELOMPOK 10

1. Dibawah ini yang merupakan sensor magnet adalah..

a.pendeteksi adanya benda logam

b.pendeteksi adanya hujan

c. pendeteksi adanya getaran

d. pendeteksi adanya cahaya

e. pendeteksi adanya sentuhan

Jawaban : A

2. Apa yang dijadikan output pada rangkaian di atas?

A. Resistor

B. Transistor

C. Relay

D. Led

E. Sensor Magnet

Jawaban : D
