Aplikasi Wiper Mobil Otomatis Ketika Hujan



 1. Tujuan [kembali]

  • Mengetahui sensor rain
  •  Memahami prinsip rain sensor

 2. Alat dan Bahan [kembali]

a. Rain Sensor

         Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’.


SPECIFICATION

  • Adoptshigh quality of RF-04 double sidedmaterial.
  • Area:5cm x 4cm nickel plateon side,
  • Anti-oxidation,anti-conductivity, with long use time;
  • Comparator output signal clean waveform is good, driving ability, over 15mA;
  • Potentiometer adjust the sensitivity;
  • Working voltage 5V;
  • Output format: Digital switching output (0 and 1) and analog voltage output AO;
  • With bolt holes for easy installation;
  • Small board PCB size: 3.2cm x 1.4cm;
  • Usesa wide voltage LM393 comparator



 b. Batteray

        Baterai (Battery) adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik.

Spesifikasi Baterai :
  • Type: AAA
  • Tegangan: 1.5 Volt
  • Ukuran: 10 x 44.2 mm
  • Isi Per Kemasan : 2 Pcs




 c. Relay

          Relay adalah salah satu komponen elektronika yang berfungsi untuk menyambung dan memutuskan arus listrik dalam sebuah rangkaian. Karena fungsi relay tersebut, itulah mengapa komponen yang satu ini juga disebut sebagai saklar


        Spesifikasi Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A. Jika spesifikasi relay sudah didapat kita bisa menggunakan contoh umum rangkaian switching relay dibawah ini. Rangkaian switching ini dibantu transistor sebagai pemicu






 d. Resistor

     Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm


        Spesifikasi dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu.



 e. Transistor NPN

        Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.


membaca Spesifikasi datasheet transistor







f. Buzzer

     Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.


        Spesifikasi :

- Tegangan Kerja : 9 -15 VDC
- Tegangan Karakteristik : 12 VDC
- Arus maksimal : 40 mA
- Frekuensi : 2.8 Khz
- Kenyaringan Minimal : 85 dBa
- Seri : KIB-18


 3. Dasar Teori [kembali]

A. Rain Sensor

         Sensor hujanadalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikandalam segala macam aplikasi dalam kehidupan sehari hari. Prinsip kerjadari modul sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.Pada sensor hujan ini terdapat ic komparatoryang dimana output dari sensor ini dapat berupa logika high dan low (onatau off). Serta pada modul sensor ini terdapat output yang berupa teganganpula. Sehingga dapat dikoneksikan ke pin khusus Arduinoyaitu Analog Digital Converter.Dengan singkat kata, sensor ini dapat digunakan untuk memantau kondisi ada tidaknya hujan di lingkungan luar yang dimana output dari sensor ini dapat berupa sinyal analog maupun sinyal digital.

 Jual FC-37 Rain Sensor Hujan Modul - Kota Tangerang - Elektron Mart |  Tokopedia

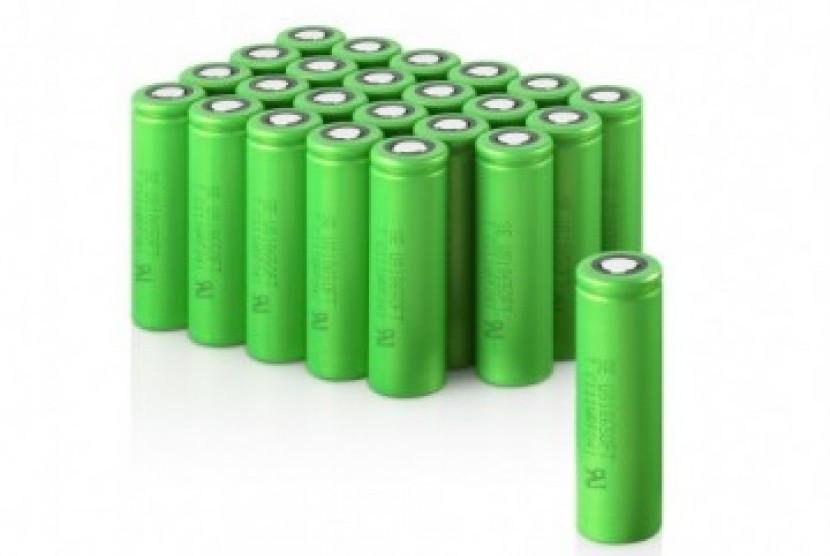

B. Batteray

         Baterai (Battery) adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik. Hampir semua perangkat elektronik yang portabel seperti handphone, laptop, dan maianan remote control menggunakan baterai sebagai sumber listriknya. Dengan adanya baterai, sehingga tidak perlu menyambungkan kabel listrik ke terimanal untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Setiap baterai terdiri dari terminal positif (Katoda) dan terminal negatif (Anoda) serta elektrolit yang berfungsi sebagai penghantar. Output arus listrik dari baterai adalah arus searah atau disebut juga dengan arus DC (Direct Current). Pada umumnya, baterai terdiri dari 2 jenis utama yakni baterai primer yang hanya dapat sekali pakai (single use battery) dan baterai sekunder yang dapat diisi ulang (rechargeable battery). Baterai yang dibahas pada proposal ini yang dapat diisi ulang dan biasa digunakan pada kendaraan listrik yaitu baterai Lithium ion dan Lithium Polymer.



 C. Relay

          Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.


Simbol Relay :

Cara kerja relay adalah sebagai berikut :

  1. Saat Coil mendapatkan energi listrik (energized) akan menimbulkan gaya elektromanetik
  2. Gaya magnet yang ditimbulkan akan menarik plat/lengan kontak (armature) berpegas (bersifat berlawanan), sehingga menghubungkan 2 titik contact



 D. Resistor

         Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:



Symbol Resistor:



Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

 E. Buzzer

         Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.


 F. Transistor

        Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

        Transistor merupakan komponen yang sangat penting dalam dunia elektronik modern. Dalam rangkaian analog, transistor digunakan dalam amplifier (penguat). Rangkaian analog melingkupi pengeras suara, sumber listrik stabil (stabilisator) dan penguat sinyal radio. Dalam rangkaian-rangkaian digital, transistor digunakan sebagai saklar berkecepatan tinggi. Beberapa transistor juga dapat dirangkai sedemikian rupa sehingga berfungsi sebagai logic gate, memori dan fungsi rangkaian-rangkaian lainnya.

Symbol Transistor :


Fungsi-fungsi Transistor diantaranya adalah :

  • sebagai Penyearah,
  • sebagai Penguat tegangan dan daya,
  • sebagai Stabilisasi tegangan,
  • sebagai Mixer,
  • sebagai Osilator
  • sebagai Switch (Pemutus dan Penyambung Sirkuit)

 4. Percobaan [kembali]

A. Prosedur Percobaan

        Siapkan alat dan bahan di library proteus, apabila sudah maka rangkailah rangkaian seperti gambar dibawah ini. Lalu run aplikasi proyeus, Apabila berlogika 0 maka arus tidak akan berjalan, maka buzzer tidak akan menyala, dan apabila berlogika 1 maka buzzer akan menyala.



B. Rangkaian Percobaan
1. Foto :


2. Prinsip Kerja
        Untuk prinsip kerja Rangkaian ini, apabila sensor tidak mendeteksi adanya hujan atau berlogika 0 maka arus tidak ada yang mengalir, sehingga relay tidak dapat diaktifkan, dan membjuat buzzer tidak berbunyi. Apabila sensor mendeteksi adanya hujan atau berlogika 1, maka arus akan keluar dari vout rain sensor dan lanjut ke resistor dan mengalir ke basis transistor q1, dimana resistor berfungsi disini sebagai penyetara arus yang mengalir ke transistor. Dan aru juga mengalir dari baterai menuju Relay. Dan relay aktif, arus menuju ke baterai dan mengalir ke buzzer, dan membuat buzzer tersebut berbunyi, itu menandakan bahwa sensor aktif atau mendeteksi adanya hujan.



 5. Video [kembali]




 6. Link Download [kembali]

            1. Donwload Simulasi Proteus : Klik disini..
            2. Download Gambar Rangkaian : Klik disini..
             3. Download Video : Klik disini..
             4. Download HTML : Klik disini..
             5. Download Datasheet Rain sensor : Klik disini..
             6. Download Datasheet Relay : Klik disini..
             7. Download Datasheet Resistor : Klik disini..
             9. Download Datasheet Transistor : Klik disini..
