- Untuk me nyelesaikan tugas kimia yg diberi oleh bapak Darwison,M.t
- Untuk lebih memahami materi load-lane cell
- Diode
Diode adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Diode dapat disamakan sebagai fungsi katup di dalam bidang elektronika. Diode sebenarnya tidak menunjukkan karakteristik kesearahan yang sempurna, melainkan mempunyai karakteristik hubungan arus dan tegangan kompleks yang tidak linier dan sering kali tergantung pada teknologi atau material yang digunakan serta parameter penggunaan. Beberapa jenis diode juga mempunyai fungsi yang tidak ditujukan untuk penggunaan penyearahan.
- Resistor
Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm
Spesifikasi dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu.
- Batteray
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.
LOAD-LINE ANALYSIS
Beban yang diterapkan biasanya akan berdampak penting pada titik atau wilayah pengoperasian perangkat. Jika analisis dilakukan secara grafis, dapat ditarik garis karakteristik perangkat yang merepresentasikan beban yang diterapkan. Perpotongan garis beban dengan karakteristiknya akan menentukan titik operasi sistem. Analisis semacam itu, untuk alasan yang jelas, disebut analisis garis beban.
Perhatikan jaringan pada Gambar 2.1a yang menggunakan dioda yang memiliki karakteristik seperti Gambar 2.1b. Perhatikan pada Gambar 2.1a bahwa "tekanan" yang dibentuk oleh baterai adalah untuk membentuk arus melalui rangkaian seri searah jarum jam. Fakta bahwa arus ini dan arah yang ditentukan dari konduksi dioda adalah "cocok" menunjukkan bahwa dioda dalam keadaan "aktif" dan konduksi telah ditetapkan. Repolaritas sulting dioda akan seperti yang ditunjukkan dan kuadran pertama ( V. D dan I D positif) dari Gambar 2.1b akan menjadi wilayah yang diinginkan — wilayah bias maju.
Gambar 2.1 Konfigurasi dioda seri rasium. (a) sirkuit ; (b) karkteristik

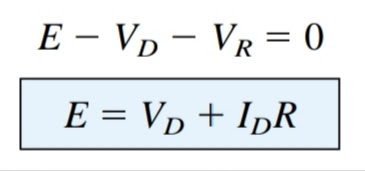

Menerapkan hukum tegangan Kirchhoff ke rangkaian seri Gambar 2.1a akan menghasilkan
Kedua variabel Persamaan. (2.1) ( VD dan ID) sama dengan variabel sumbu dioda pada Gambar 2.1b. Kesamaan ini memungkinkan plotting Persamaan. (2.1) pada karakter yang samateristik dari Gambar 2.1b.
Perpotongan garis beban pada karakteristik dapat dengan mudah ditentukan jika seseorang hanya menggunakan fakta bahwa di mana saja pada sumbu horizontal ID=0 A dan di mana saja pada sumbu vertikal VD=0 V.
Jika kita setel V. D 0 V dalam Persamaan. (2.1) dan selesaikan saya D, kami memiliki besarnya saya D di sumbu vertikal. Oleh karena itu, dengan V. D 0 V, Persamaan. (2.1) menjadi
seperti yang ditunjukkan pada Gambar 2.2. Garis lurus yang ditarik di antara dua titik akan menentukan garis beban seperti yang digambarkan pada Gambar 2.2. Ubah level R ( beban) dan persimpangan pada sumbu vertikal akan berubah. Hasilnya adalah perubahan kemiringan garis beban dan perbedaan titik potong antara garis beban dengan karakteristik perangkat.
Kami sekarang memiliki garis beban yang ditentukan oleh jaringan dan kurva karakteristik yang ditentukan oleh perangkat. Titik perpotongan antara keduanya merupakan titik operasi.
untuk sirkuit ini. Dengan hanya menggambar garis ke sumbu horizontal dioda tegangan V. D dapat ditentukan, sedangkan garis horizontal dari titik perpotongan ke Q sumbu vertikal akan memberikan tingkat ID. Sekarang ID sebenarnya arus melalui seluruh konfigurasi rangkaian Gambar Q. 2.1a. Titik operasinya adalah biasanya disebut titik diam ( disingkat " Q- pt. ") untuk mencerminkan kualitas" diam, tidak bergerak "seperti yang ditentukan oleh jaringan dc.
Solusi yang diperoleh pada perpotongan kedua kurva adalah sama diperoleh dengan solusi matematika simultan dari Persamaan. (2.1) dan (1.4) [ ID 1)]. Karena kurva untuk dioda memiliki karakteristik nonlinier, mathematics yang terlibat akan membutuhkan penggunaan teknik nonlinier yang berada di luar kebutuhan dan cakupan buku ini. Analisis garis beban yang dijelaskan di atas memberikan solusi dengan upaya minimum dan deskripsi "bergambar" tentang mengapa tingkat begitulution untuk VD dan ID didapatkan. Dua contoh berikutnya akan mendemonstrasikan teknik int Q roduced Q di atas dan mengungkapkan kemudahan relatif yang dapat digunakan oleh garis beban digambar menggunakan Persamaan. (2.2) dan (2.3).
1. Untuk konfigurasi dioda seri Gambar 2.3a menggunakan karakteristik dioda Gambar 2.3b tentukan:
(a) VDQ and IDQ.
(b) VR.
Gambar 2.3 (a) sirkuit, (b) karakteristik
SOLUTION
Garis beban yang dihasilkan a D Muncul pada Gambar 2.4. Persimpangan antara garis beban dan kurva karakteristik mendefinisikan Q- menunjuk sebagai
Tingkat V. D tentu saja merupakan perkiraan, dan keakuratan saya D dibatasi oleh skala yang dipilih. Tingkat akurasi yang lebih tinggi akan membutuhkan plot yang jauh lebih besar
dan mungkin berat.
Perbedaan hasil karena keakuratan grafik yang dapat diaca. Idealnya, hasil yang diperoleh dengan cara apa pun harus sama
2. Ulangi Contoh 2.1 menggunakan model perkiraan ekuivalen untuk dioda semikonduktor silikon
SOLUTION
Garis beban digambar ulang seperti yang ditunjukkan pada Gambar 2.6 dengan persimpangan yang sama seperti yang
didefinisikan dalam Contoh 2.1. Karakteristik rangkaian ekivalen perkiraan untuk dioda juga telah dibuat sketsa pada
grafik yang sama. Hasilnya Q- titik:
Hasil yang diperoleh pada Contoh 2.3 cukup menarik. Tingkat saya D adalah mantan
bertindak sama seperti yang diperoleh dalam Contoh 2.1 dengan menggunakan kurva karakteristik yaitu Q besar berurusan lebih mudah untuk menggambar daripada yang muncul pada Gambar. 2.4. Tingkat V. D 0,7 V versus 0,78 V dari Contoh 2.1 memiliki besaran yang berbeda dengan tempat perseratusan, tetapi keduanya pasti berada di lingkungan yang sama jika kita membandingkan besarnya dengan besaran tegangan jaringan lainnya.
1.Menggunakan karakteristik Gbr. 2.131b, tentukan ID, VD,dan VR untuk sirkuit gbr.2.131a.
Garis beban akan berpotongan di:
sehingga didapatkan ID, VD,dan VR
2.Menggunakan karakteristik Gbr. 2.131b, tentukan ID dan VD untuk sirkuit Gbr. 2.132
Jawab:
Garis berat memanjang dari ID = 2,27 mA ke VD = 5 V.
1. Dioda yang bekerjanya lebih baik pada daerah breakdown adalah dioda .........
a. Zener b. Foto dioda
c. Schottky
d. LED
e. Seven segmen
Jawaban: a
b. Tidak kritis
c. Ditengah garis beban AC
e. Seven segmen
Jawaban: a
2. Untuk operasi sinyal kecil, lokasi titik Q biasanya .........
a. Kritis b. Tidak kritis
c. Ditengah garis beban AC
d. Ditengah garis beban DC
e. Dipinggir garis beban AC
Jawaban: b
Jawaban: b
Gambar 2.1.a
Gambar 2.3.a
Video >> Klik disini..
Download Simulasi rangkaian Klik disini..
